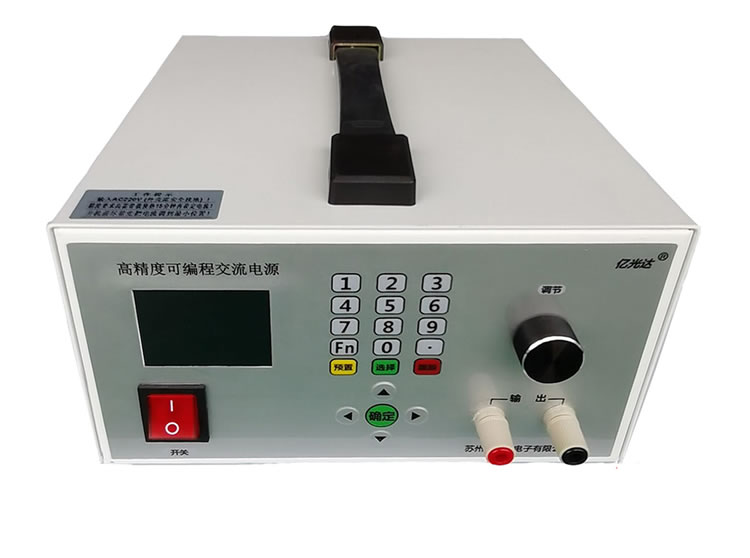

AC0-15.00V高精型可调可编程交流电压源恒压源
编号: SN008
规格: SN-15V
市场价: 0.0
产品详情

SN- 5/10/15V     精密型可编程交流恒压源   (三种规格任选)

  • 可靠性高

  • 单相标准正弦波恒压流

  • 基准芯片AD系列高精度

  • 温度漂移系数小

  • 旋扭/键盘调整输出电压

  • 输出频率范围有50/60HZ等各种

  • 其它频率点可以用按键调整

  • 单片机数字+模拟线性驱动电路

  • 均采用高性能芯片

  • 全数字化设定调节,5V规格最高分辨率高达1/5000 步

  • 采用自动跟踪技术,避免或者大幅度减少输出电压温漂

  • 彩色液晶智能显示屏,显示内容丰富,易于观察分析,方便调节与设定

型号性能

SN-5V

SN-10V

SN-15V

最大输出电压AC

   5.000V

   10.00V

   15.00V

空载电压范围AC

        0-5.000V

       0-10.00V

       0-15.00V

最大输出负载电流AC

0.5A

0.5A

0.5A

输出模式

          单相正弦波高精度硬件恒压+单片机软件跟踪

输出结构

单片机数字处理+滤波整形正弦波处理+放大驱动+高精度大功率乙类功放

允许带载可调范围AC

0-5.000V

0-10.00V

0-15.00V

设定电压分辨率AC

      0.001V(1mV)

       0.01V(10mV)

       0.01V(10mV)

最佳电压稳定度AC

5V±0.2-0.3%

10V±0.2-0.3%

15V±0.3-0.5%

输出温漂 (I为输出电压)

I*0.0005/0

I*0.0005/0

I*0.0005/0

单相最大输出功率AC

2.5W

5W

7.5W

电压显示

液晶屏第一行红色显示为 AD 高精度采集实际工作电压。

设定调节显示

液晶屏第二行黑色显示为设定调节电压预设值,即调节参考刻度

非线性误差

                  最大量程 ±0.2-0.3%

调整电压方式

默认常规为数字键盘+数字旋扭调节(带通讯口的用电脑调整可以另选)

频率稳定度

≤ 10-3

效率

60%

波形失真度

         标准:≤2-3% ;最大:5%

输出波形

                正弦波

输入端口与工作电压

   (单选)

A: 标准输入电压AC220V;(机箱后面板有输入电压插口)

B:配合本公司其它AC-DC,或者DC-DC电源模块,支持各种输入电压;

输出端口

2芯输出 A   N   二线制

加载频率响应速度

瞬态跟踪(跟踪周期为输出频率的0.5-1个周期)

跟踪时间(自动捕捉)

              5秒左右完成

接线端口

与功能范围介绍

   1: 3芯输入AC标准电源端口(见后面板)

   2: 2芯输出端口   A   N   (见前面板)

   3:频率调节:按“上下箭头键”调节输出频率,标配输出频率50/60HZ,

(定制频率范围支持5H-50HZ,100H-1KHZ,1K-10KHZ,2K-20KHZ等)

   4:电压调节,前面板有旋钮连续步进调节及数字键盘预设输出电压

   5:频率显示,前面板彩色液晶屏有显示

   6:电压显示,前面板彩色液晶屏有显示

7:编程调节电压,前面板彩色液晶屏有显示

8:通讯口(选配):12位控制输出分辨率,14ADC采集上传数据

9:通讯口主要功能(选配):可以一定范围内调节输出频率与任意设定工作范围内的输出电压,厂家提供测试软件已经工作协议。

   10应用范围,精密测量领域,AC交流电压取样电路,驱动电压互感器,精密校准电压表符合要求范围内高阻抗负载。(如果是电流互感器请选恒流型产品)

空载损耗

<5-8W

过载保护

与配套AC-DC电源模块组合成过载保护

通讯口(选配)

常用为RS232,加转接头可以支持USB,485等通讯

短路保护



风扇配置

温控排风

工作温度环境

(-30~60℃),

                    以下为配合本公司AC-DC模块做成整机指标(带外壳整机)

启动时间

1-2s

抗震性

10~500Hz,2G 10秒/1周期,共60分钟,各轴

耐压

输入输出间:1.5KVAC,输入与外壳:1.5KVAC 输出与外壳:0.5KVAC

隔离状态

              输入与输出为隔离结构,非共地;

隔离电阻

输入输出间,输入与外壳,输出与外壳:500VDC/100M Ohms

工作温度、湿度

-30℃~+60℃,20%~90%RH

存储温度、温度

-40℃~+85℃,10%~95%%RH

外形尺寸

便携式机箱:220*120*275mm

液晶屏尺寸: 48*36mm

外壳材料

      主机箱为金属机箱,前后面板为塑料面板

重量

3.1Kg

安全标准

测试标准:   EN55015   EN61547   EN61000-3-2   EN6100-3-3

证书编号:    SHBST2011101811YEC-1

EMC标准

测试标准:    EN61347-1   EN61347-2-13

证书编号:    SHBST2011101811YEC-2

                          非标准输入、输出参数可以接受定制
