苏州亿光达电子有限公司

可编程交流恒流电源
分享到:
100mA200mA300mA漏电保护开关断路器模拟器校准仪测试仪交流恒流源
编号: SN21003
规格: SN-300mA
市场价: 0.0
产品详情


                     SN-100mA,200mA,300mA,500mA

断路器漏电加载交流恒流源   (四种规格)

Ø可靠性高

Ø单相标准正弦波恒流

Ø基准芯片AD系列高精度

Ø温度漂移系数小

Ø旋扭/键盘/单键启动调整输出电流

Ø输出频率范围有50/60HZ

Ø其它频率点可以定做用按键调整

Ø单片机数字+模拟线性驱动电路

Ø均采用高性能芯片

Ø全数字化设定调节,0.3A规格最高分辨率高达1/3000 步

Ø采用自动跟踪技术,避免或者大幅度减少输出电流温漂

Ø彩色液晶智能显示屏,显示内容丰富,易于观察分析,方便调节与设定

Ø主要用途:断路器漏电测试加载以及其它任意恒流源应用场合

型号性能

SN-100mA

SN-200mA

SN-300mA

SN-500mA

空载隔离输出电压 AC

40-50V

40-50V

40-50V

40-50V

带载应用电压范围AC

       0-40V

        0-40V

      0-40V

    0-40V

最大带载输出电流AC

100.0mA

200.0mA

300.0mA

500.0mA

输出模式

          单相正弦波高精度硬件恒流+单片机软件跟踪

输出结构

单片机数字处理+滤波整形正弦波处理+放大驱动+高精度大功率乙类功放

输出电流可调范围AC

0-100.0 mA

0-200.0 mA

0-300.0 mA

0-500.0 mA

设定电流分辨率AC

      0.1mA

      0.1mA

      0.1mA

0.1mA

最佳电流稳定度AC

0.1A±0.3%

0.2A±0.3%

0.3A±0.3%

0.5A±0.3%

输出精度(内部可以微调设定)

0.1A±0.3%

0.2A±0.3%

0.3A±0.3%

0.5A±0.3%

输出温漂 (I为输出电流)

I*0.0005/0

I*0.0005/0

I*0.0005/0

I*0.0005/0

单相最大输出功率AC

5W

10W

15W

25W

电流显示

液晶屏第一行红色显示为16 ADC高精度采集实际工作电流。

设定调节显示

液晶屏第二行黑色显示为设定调节电流预设值,即调节参考刻度

非线性误差

                  最大量程 ±0.1-0.2%

调整电流方式

默认常规为数字键盘+数字旋扭调节,可2种独立设定电流(带通讯口的用电脑调整可以另选)

频率稳定度

≤ 10-3

效率

60%

波形失真度

         标准:≤2-3% ;最大:5%

输出波形

                正弦波

输入端口与工作电压

   (单选)

A: 默认输入电压为AC220V(机箱后面板有输入插口,其它电压见下面描述)

B:配合本公司其它AC-DC,或者DC-DC电源模块,支持各种输入电压;

输出端口

2芯输出 A   N   二线制

关闭“跟踪”状态响应速度

关闭“跟踪”状态为瞬态响应(跟踪周期为输出频率的0.5-1个周期),开启跟踪状态见下跳说明

开启“跟踪”状态时间(自动捕捉)

             3秒左右完成(测量值自动调整到设定值,无需人工细调)

接线端口

与功能范围介绍


   1: 3芯输入AC标准电源端口(见后面板)

   2: 2芯输出端口 A   N   (见前面板)

   3:频率调节:按“上下箭头键” 调节输出频率,标配输出频率50/60HZ,

(定制频率范围支持5H-50HZ,100H-1KHZ,1K-10KHZ,2K-20KHZ等)

   4:电流调节,前面板有旋钮连续步进调节及数字键盘预设输出电流

   5:频率显示,前面板彩色液晶屏有显示

   6:电流显示,前面板彩色液晶屏有显示

7:编程调节电流,前面板彩色液晶屏有显示

8:通讯口(选配):12位控制输出分辨率,14位ADC采集上传数据

9:通讯口主要功能(选配):可以一定范围内调节输出频率与任意设定工作范围内的输出电流,厂家提供测试软件已经工作协议。


   10: 应用范围,漏电断路器漏电电流模拟加载,AC交流电流取样电路,驱动电流互感器,精密校准电流表等(如果是电压互感器请选恒压型产品)

空载损耗

<5-8W

过载保护

与配套AC-DC电源模块组合成过载保护

通讯口(选配添加此项

常用为RS232,加转接头可以支持USB,485等通讯

短路保护

                   自恒流

风扇配置

视输出电流大小来配置

工作温度环境

(-30~60℃),

                    以下为配合本公司AC-DC模块做成整机指标(带外壳整机)

启动时间

1-2s

抗震性

10~500Hz,2G 10秒/1周期,共60分钟,各轴

耐压

输入输出间:1.5KVAC,输入与外壳:1.5KVAC 输出与外壳:0.5KVAC

隔离状态(

              输入与输出为隔离结构,非共地;

隔离电阻

输入输出间,输入与外壳,输出与外壳:500VDC/100M Ohms

工作温度、湿度

-30℃~+60℃,20%~90%RH

存储温度、温度

-40℃~+85℃,10%~95%%RH

外形尺寸(后期产品前后面板边框以及散热孔有微调)

便携式机箱:220*120*275mm

液晶屏尺寸: 48*36mm

外壳材料

        机箱为金属便携式机箱 ,上盖有提手

重量

3.5Kg

安全标准

测试标准:   EN55015   EN61547   EN61000-3-2   EN6100-3-3

证书编号:    SHBST2011101811YEC-1

EMC标准

测试标准:    EN61347-1   EN61347-2-13

证书编号:    SHBST2011101811YEC-2

                          非标准输入、输出参数可以接受定制

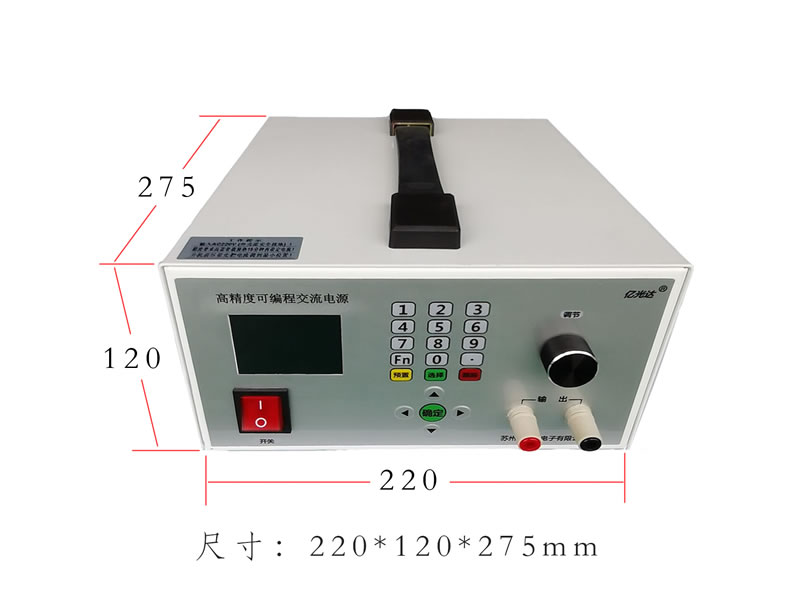

     外型图片








上图为断路器漏电加载,普通应用加载:输出直接输出接上负载,闭合回路即可!



产品主要特点:

1 本产品为升级款,全数字结构打造,让调节控制以及输出电流全部数字量化处理,如果温漂等使末尾变化达到1-2个数字,软件高精度采集温漂分析立即开启自带跟踪微调补偿!所以本电流源比市场模拟电流源精度与稳定度大大提高!



2:多重操作控制输出电流,使用更方便!


3:旋钮调节细化为几千分之一步进,带多档位步进,调节迅速!


3:手动可以预设6种电流规格,可以采用单键启动,避免频繁调节,使用方便快捷!


4:通讯口远程控制输出电流,可以采用网上下载串口助手即可方便调试以及控制输出电流!方便二次开发!厂家提高通讯协议,程序员10分钟即可搞定编程控制!



   mA级 输出型号与电流规格


     选型型号

      电流规格

      显示范围

       精度

SN-1mA

0-1mA

0000uA- 1000uA

0.2-0.3%

SN-2mA

0-2mA

0000uA- 2000uA

0.2-0.3%

SN-5mA

0-5mA

0.000mA- 5.000mA

0.2-0.3%

SN-10mA

0-10mA

00.00mA- 10.00mA

0.2-0.3%

SN-20mA

0-20mA

00.00mA- 20.00mA

0.2-0.3%

SN-50mA

0-50mA

00.00mA- 50.00mA

0.2-0.3%

SN-100mA

0-100mA

000.0mA- 100.0mA

0.2-0.3%

SN-200mA

0-200mA

000.0mA- 200.0mA

0.2-0.3%

SN-300mA

0-300mA

000.0mA- 300.0mA

0.2-0.3%

SN-500mA

0-500mA

000.0mA- 500.0mA

0.2-0.3%


选型注意事项:漏电断路器加载测试要选用隔离输出交流恒流源常用为100Ma-500mA规格
